Установка «Изучение вынужденных колебаний»
Учебная установка «Изучение вынужденных колебаний» предназначена для исследования процесса свободных и вынужденных колебаний. Установка позволяет определить круговую частоту собственных колебаний пружин с различными грузами, определить жесткость пружины, построить резонансные кривые для различных пружин.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

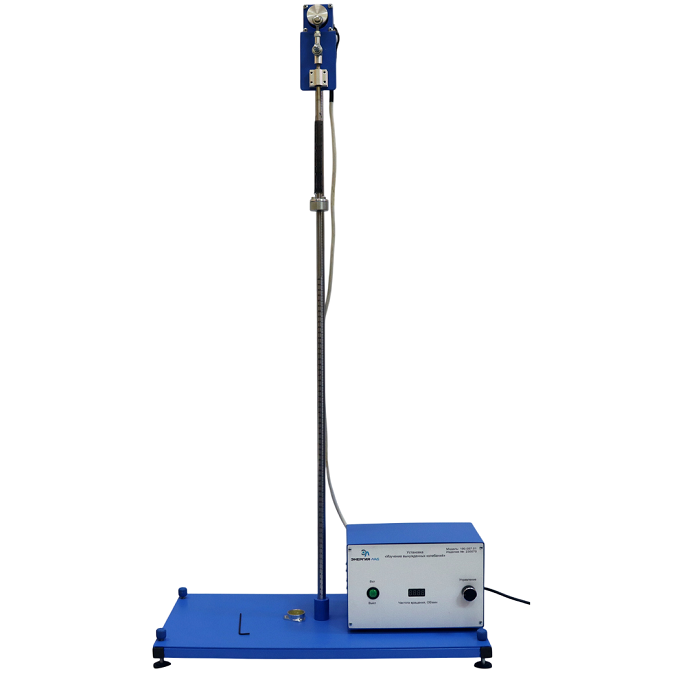

Установка собрана на основании, изготовленном из металла покрытого порошковой краской. Основание установлено на ножки изменяемой длины для регулировки положения по уровню.
На основании установлена стойка с сантиметровой шкалой. В верхней части стойки на кронштейне закреплен электродвигатель. Регулировка оборотов двигателя осуществляется с блока управления.
На оси вала двигателя установлен кривошип приводящий в возвратно-поступательное движение кулису. К кулисе крепится верхний конец исследуемой пружины. К нижнему концу пружины крепится груз.
Блок управления предназначен для управления электродвигателем.
Блок управления изготовлен из металла покрытого порошковой краской с панелями из АБС пластика с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
Блок управления включает в себя:
- Семисегментный индикатор – для отображения частоты вращения двигателя (об/мин).
- Энкодер «Управление» для регулировки частотой вращения двигателя.
- Кнопка «Вкл/Выкл» для вкл.чения/выключения блока управления.
На задней панели блока управления находится разъемы для подключения кабелей соответствующих узлов установки, блока питания.
