Учебный лабораторный стенд «Полупроводниковые оптические генераторы. Определение постоянной Планка на основе измерения напряжения включения полупроводниковых излучающих светодиодов и полупроводникового лазера»
Лабораторная установка формирует одно рабочее место и обеспечивает проведение эксперимента по теме «Полупроводниковые излучатели» учебного лабораторного практикума. Лабораторный комплекс используется для постановки лабораторных работ и проведения практических и демонстрационных занятий по курсу «Квантовая (Атомная) физика» и «Электричество и магнетизм».

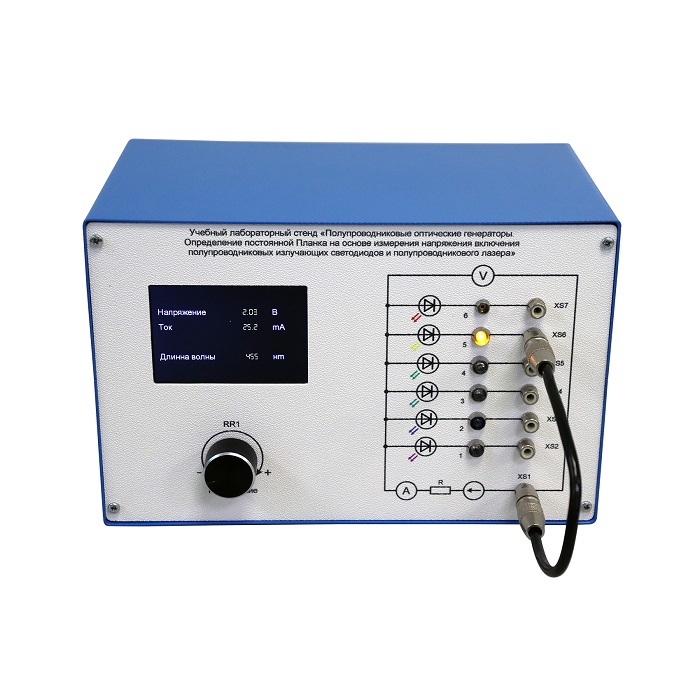

Измерительный стенд представляет собой набор светодиодов с длинами волн: 410 нм, 450 нм, 540 нм, 580 нм и лазерный (красный) светодиод с λ=650 нм, источник стабилизированного тока и цифровой комбинированный измерительный прибор (вольтметр и миллиамперметр).
Стабилизированное напряжение от источника постоянного тока подаётся через делитель «НАПРЯЖЕНИЕ СВЕТОДИОДА» на исследуемую схему.

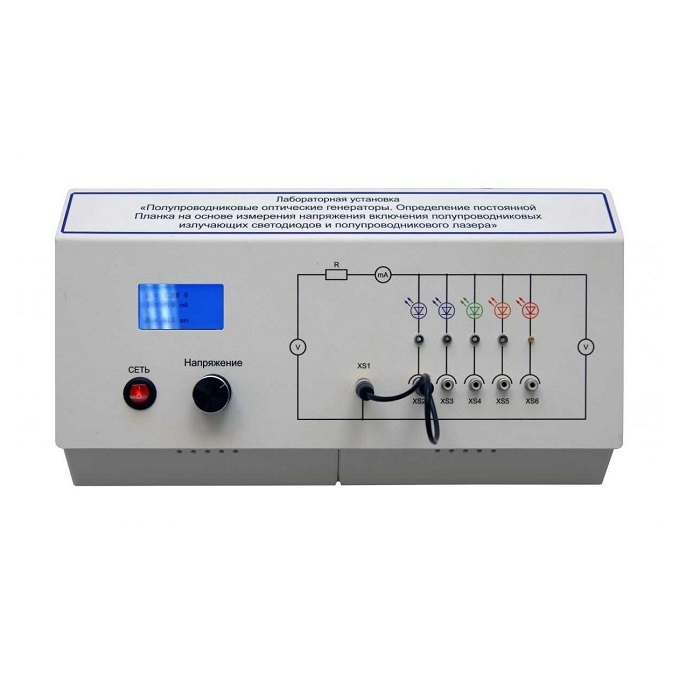

Необходимый светодиод подключается к схеме при помощи специальной перемычки «тюльпан — тюльпан». Длина волны излучения подключенного светодиода отображается на LCD ЖКД индикаторе совместно с измеренными значениями напряжения на светодиоде и тока через светодиод. Плавным вращением ручки регулировки «НАПРЯЖЕНИЕ СВЕТОДИОДА», снимается вольтамперная характеристика излучающего p-n перехода I=f(U) и одновременно визуально наблюдается возбуждение свечения электролюминесценции. Прибор собран на макетной плате размерами 300 х 300 мм.
Прибор работает под управлением оригинальной однокристальной встроенной операционной системы микроЭВМ, предназначенной для связи лабораторного блока с VGA входом монитора для визуализации получаемых зависимостей и первичной обработки результатов экспериментов.
Учебная установка имеет выход для подключения монитора VGA и генерирует стандартные сигналы интерфейса VGA для подключения монитора.
Основным элементом учебной установки является микропроцессор, в базе данных которого хранятся сведения обо всех измерениях и параметрах эксперимента, а также необходимые команды управления для связи с периферийными устройствами (LCD ЖК Индикатором, датчиками, кнопками и ручками управления и т. д.). Соединения выполнены навесным монтажом проводом МГТФ.
Установка выполнена в климатическом исполнении УХЛ, категория 4.2 ГОСТ 15150-69.
