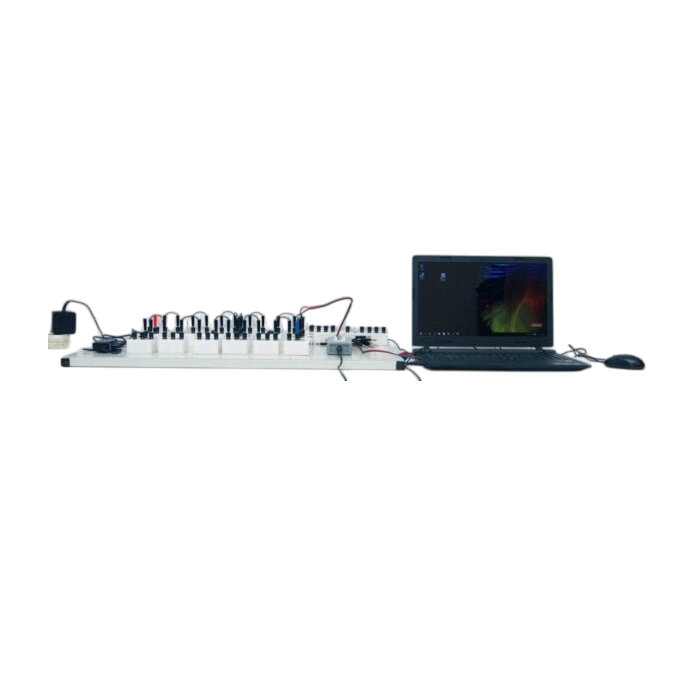

Лабораторная установка «Определение электроемкости конденсатора по осциллограмме его разряда через резистор»
Стоимость указана без учета ноутбука!!!
Учебное оборудование «Определение электроемкости конденсатора по осциллограмме его разряда через резистор» предназначено для изучения процесса разряда конденсатора и измерения постоянной времени цепи и емкости конденсатора.
Электрическая цепь, представляющая собой цепь разряда конденсатора через резистор и цепь зарядки конденсатора, собирается на металлической платформе из элементов, смонтированных внутри закрытых со всех сторон пластиковых блоков с соответствующими обозначениями и магнитами на нижней поверхности. При выполнении лабораторных работ для изменения параметров цепи разряда часть элементов легко заменяется. Зарядка конденсатора, входящего в колебательный контур, осуществляется от источника питания. Измерение напряжений на элементах электрической цепи осуществляется с помощью цифрового осциллографического датчика. Наличие в цепи двух кнопочных выключателей обеспечивает отключение конденсатора от источника питания на время разряда его через резистор.
Измерение напряжений на элементах электрической цепи осуществляется с помощью цифрового осциллографического датчика.
Компьютерный сценарий получения и обработки данных обеспечивает выбор участка кривой разрядки конденсатора путем установки двух маркеров;
перенос точек выбранного участка в таблицу;
расчет значений тока в цепи на основе полученных данных;
построение на экране зависимости тока от времени;
интегрирование тока разряда по времени и определение емкости конденсатора на основе формулы связывающей заряд и изменение напряжения на конденсаторе.
