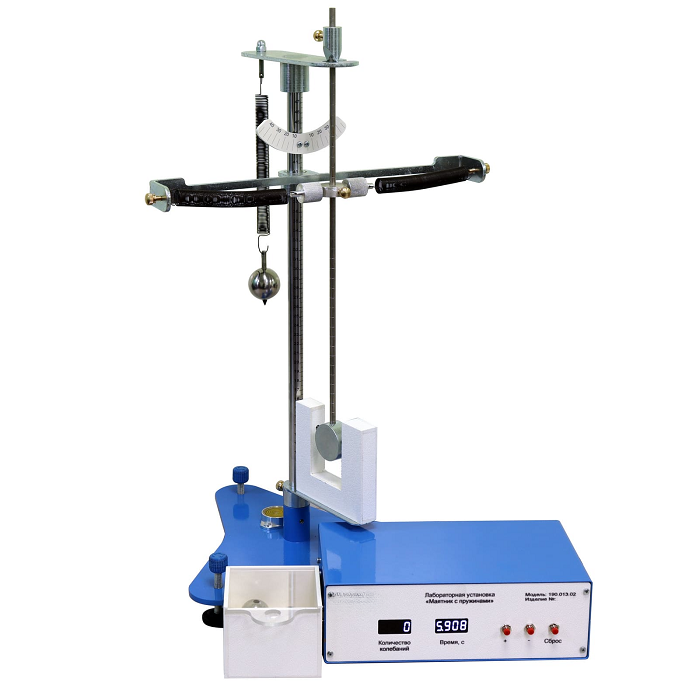

Лабораторная установка «Маятник с пружинами»
Лабораторная установка «Маятник с пружинами» предназначена для экспериментального исследования колебаний подпружиненного маятника в нормальном и перевернутом положениях, изучения зависимости периода свободных колебаний от места закрепления пружин, устойчивого и неустойчивого положения равновесия перевернутого маятника и перехода из одного положения в другое при изменении расстояния от оси маятника до точки крепления пружин (теорема Лагранжа - Дирихле).
Оборудование может применяться в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков при изучении дисциплины «Теоретическая механика», раздел «Динамика».
Лабораторная установка выполнена в виде настольной платформы. Платформа представляет собой сварную конструкцию, покрытую порошковой краской с текстурой «шагрень», обеспечивающее коррозийную стойкость и защиту от мелких царапин и оснащенную регулировочными слабо скользящими опорами. Регулируемые опоры предназначены для выравнивания основания по горизонтали. Диапазон регулировки ножек до 10 мм.
На платформе расположена опорная стойка, представляющие собой полированный вал с нанесенной шкалой, выполненные из стали.
На опорной стойке размещены все основные узлы установки.
Основные подвижные элементы выполнены из стали, способом лазерной резки и гальваники типа «цинк», что придает конструкции прочность и долговечность, а также защищенность от физических и коррозийных воздействий.
Лабораторная установка состоит из двух узлов:
- Маятник пружинный;
- Маятник с пружинами;
Маятник пружинный состоит из: оптического датчика, набора грузов, набора шаров, набора пружин, крепления пружин.
Маятник с пружинами состоит из: градусной шкалы на каретке, вала 6мм, набора грузов, набора пружин, крепления пружин, призмы и пластины призмы.
Лабораторные работы:
- Изучение гармонических колебаний.
- Определение ускорения свободного падения.
- Экспериментальное исследование колебаний подпружиненного маятника в нормальном положении.
- Экспериментальное исследование колебаний подпружиненного маятника в перевернутом положении.
- Изучение критериев устойчивости положения равновесия механической системы.
- Изучение колебаний пружинного маятника.
- Экспериментальное применение пружинного маятника для расчёта жёсткости пружины.
- Использование пружинного маятника для определения периода колебаний.
