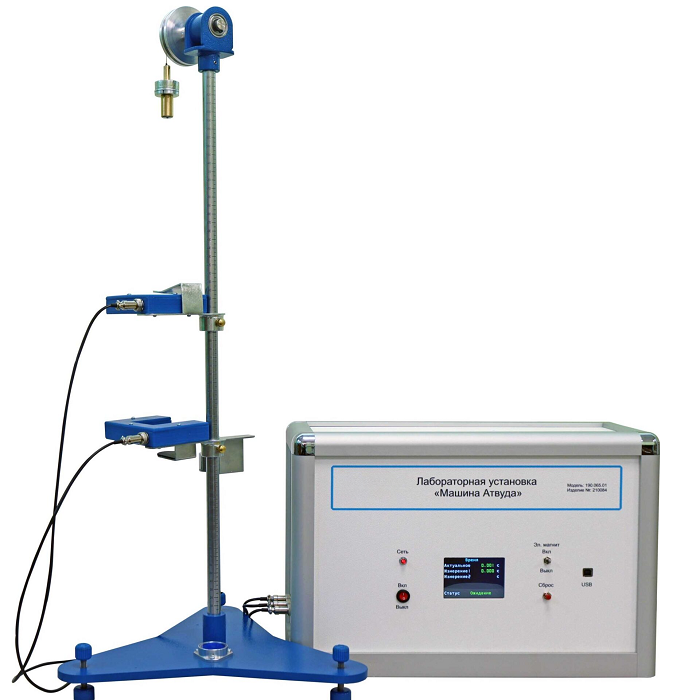

Лабораторная установка «Машина Атвуда»
Лабораторная установка «Машина Атвуда» предназначена для обеспечения подготовки студентов по программе высшего образования курса «Физика» и имеет возможность проведения лабораторных работ:
- Изучение равноускоренного движения.
- Определение ускорения свободного падения.
Лабораторная установка «Машина Атвуда» включает:
1.5.1 Блок управления, который имеет характеристики:
- габаритные размеры (длина × ширина × высота): 250 × 150 × 90 мм;
- исполнение: внешний периметр из стали с порошковой покраской, а передняя и задняя панели из ABS пластика, толщиной 4 мм, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям;
- все необходимые надписи и обозначения на лицевой панели блока измерения выполнены с помощью цветной термопечати;
- наличие двух встроенных индикаторов для вывода показаний встроенного секундомера;
- наличие кнопки «Сброс» для обнуления показаний встроенного секундомера;
- наличие выключателя «Электромагнит» для включения/выключения встроенного электромагнита;
- наличие встроенной измерительной системы, которая обеспечивает интеграционную работу подключенных измерительных датчиков модуля «Машина Атвуда», микропроцессорной системы и производить измерение, с последующим выводом на встроенные индикаторы;
- наличие на задней панели блока управления гнезд для подключения встроенного электромагнита и оптических датчиков;
- наличие на задней панели блока управления гнезда для подключения блока питания 12 В;
- блок управления реализован на базе микропроцессорной системы, которая обеспечивает управление лабораторной установкой «Машина Атвуда» ЭЛБ-190.065.01, связь с персональным компьютером, сбор, отображение и обработку получаемых данных, который имеет характеристики:
- микропроцессорной система реализована на базе 32-х разрядного микроконтроллера с архитектурой ARM;
- иметь возможность расширения по средствам подключения дополнительных модулей (для возможной модификации и/или модернизации лабораторной установки «Машина Атвуда» ЭЛБ-190.065.01, связь с которыми осуществляется по интерфейсу типа RS485;
- поддержка протокола обмена LCPE (LAB Communication protocol Engineering);
- обеспечивать при необходимости связь с персональным компьютером по интерфейсу USB, имеющему гальваническую развязку для защиты порта компьютера.
1.5.2 Модуль «Машина Атвуда», который представляет собой пространственную конструкцию в виде установленной на ножках вертикальной стойки с нанесенными шкалами и с прикрепленным к вертикальной стойке кронштейном, который может перемещаться вдоль стойки и на котором находится столик для снятия перегрузка.
Модуль «Машина Атвуда» включает:
- основание, изготовленное из металла, покрытое порошковой краской с текстурой «шагрень», установленное на ножки изменяемой длины для регулировки положения поплавкового уровнемера, установленному на основании;
- стойку с нанесенной сантиметровой шкалой диаметром 16 мм, длиной 700 мм, установленную на основание;
- алюминиевый блок, закрепленный на верхнем конце стойки;
- кронштейн со столиком для снятия перегруза, который может перемещается вдоль стойки;
- электромагнит;
- нить для крепления грузов;
- два оптических датчика, размещенных в П-образном держателе, установленных на стойке;
- фотоэлектрический датчик, устанавливаемый на стойке (с возможностью изменения положения), предназначенный для точного расчета времени, за которое падает груз и который имеет соединения с таймером;
- ловитель груза, закрепленный на стойке.
Конструктивное исполнение модуля «Машина Атвуда» обеспечивает возможность подключения модуля к блоку управления.
