Лабораторная установка «Магнитное поле Земли»

Лабораторная установка «Магнитное поле Земли» предназначена для проведения лабораторно-практических занятий «Исследование магнитного поля Земли» в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Комплект выполнен согласно ТУ 32.99.53–001–09519063– 2019 и имеет соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001-2015.

Лабораторная установка «Магнитное поле Земли» выполнена в настольном исполнении: учебное оборудование располагается на столе заказчика.

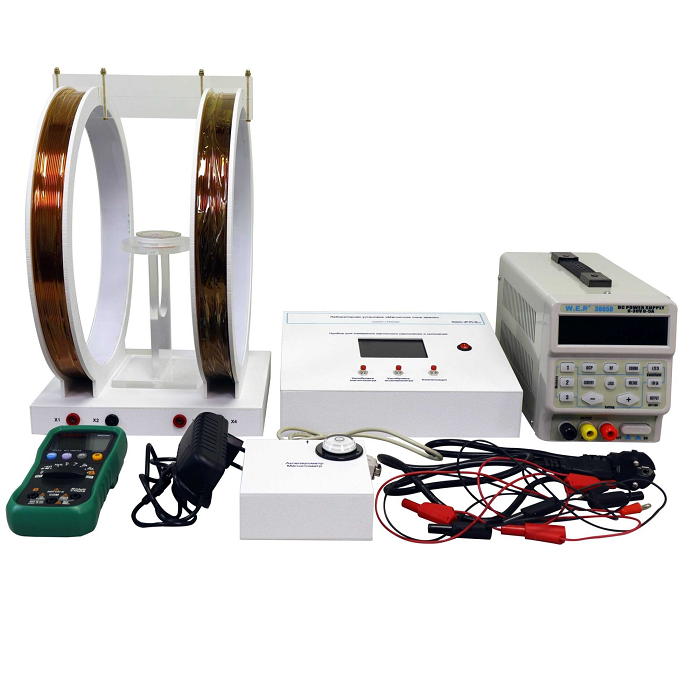

Состав:

1. Катушки Гельмгольца - предназначены для получения магнитного поля с зоной однородности. Конструктивно кольца Гельмгольца представляют собой две соосно расположенные одинаковые радиальные катушки, расстояние между центрами, которых равно их среднему радиусу. Конструкция блока обеспечивает возможность подключения внешних источников питания и измерительных приборов.
2. Импульсный источник питания постоянного напряжения - предназначен для формирования выходного постоянного напряжения и тока с возможностью регулировки. Источник обеспечивает работу в режиме стабилизации напряжении и стабилизации тока. Корпус выполнен в виде компактного моноблока со съемным сетевым шнуром питания. На передней панели располагаются регуляторы выходного напряжения и тока, дисплей, кнопка включения питания, гнёзда выходного напряжения и заземления. Источник имеет отключаемый выход, схему защиты от перенапряжения и тепловую защиту выходных цепей от перегрева.
3. Прибор для измерения магнитного наклонения и склонения
4. Мультиметр
5. Компас
6. Уровень

Технические характеристики:

• Потребляемая мощность, В·А 200
• Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220 частота, Гц 50
• Класс защиты от поражения электрическим током I
• Диапазон рабочих температур, ˚С +10…+35
• Влажность, % 75
