Лабораторная установка «Кольца Ньютона»

Лабораторная установка предназначена для изучения явления когерентности и монохроматичности электромагнитных волн и явления интерференции волн оптического диапазона, приобретению навыков юстировки оптических систем и оптических измерений, закреплению знаний по интерференции когерентных волн и статической обработке результатов оптических измерений.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

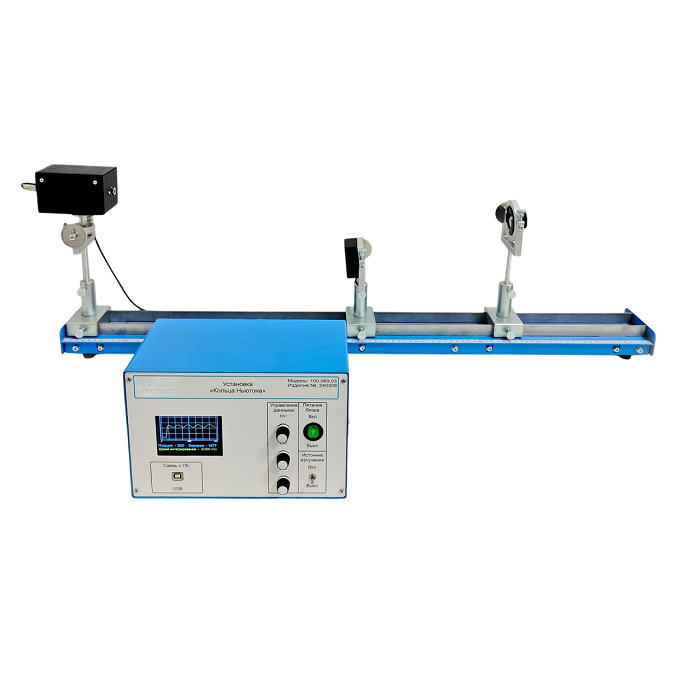

Лабораторная установка представляет собой оптическую скамью, на которой установлены при помощи рейтеров элементы оптической схемы:

• блок освещения;
• интерференционный блок;
• приемный блок;
• блок обработки данных.

Блок освещения с вмонтированными осветителями. Комплект состоит из лазера красного излучения с длиной волны 650 нм, зеленого излучения с длиной волны 520 нм. Питание лазер осуществляется от блока питания. Блок освещения закреплен на рейтере, размещенном на одном конце оптической скамьи. Для юстировки луча его угловое положение можно изменять в двух плоскостях. Для формирования плоской волны в корпусе лазера микроконденсор, регулировки которого осуществляются поворотом кольца на его конце. Блок осуществляет освещение интерференционного блока когерентным светом.

Интерференционный блок включает в себя:

• оправку, позволяющую изменять угол наклона блока,
• пластиковый корпус, в котором закреплена плосковыпуклая линза и плоскопараллельная пластинка, соприкасающиеся в центре сферической поверхности линзы.

Блок формирует кольца Ньютона.

Приемный блок – линейка, состоящая из приборов с зарядовой связью. Линейка установлена в корпус. Конструкция блока позволяет изменять угол наклона линейки относительно оптической скамьи. Линейка подключена к блоку обработки данных.

Приемный блок предназначен для преобразования оптического излучения в электрический сигнал.

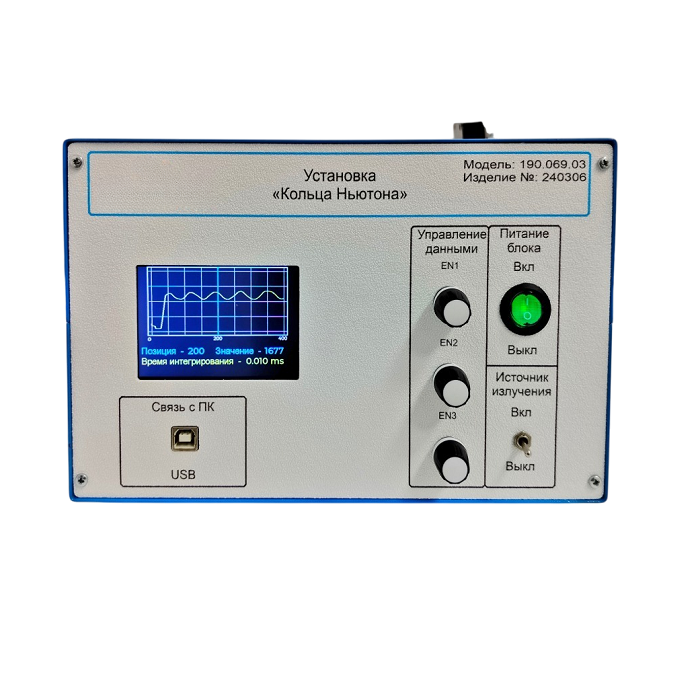

Блок обработки данных представляет собой корпус, изготовленный из стали с порошковым покрытием. Передняя и задняя панели изготовлены из АВС пластика. На передней панели установлены:

• ЖК-дисплей для отображения данных;
• переключатель «Питание блока» для включения питания блока;
• переключатель «Источник излучения» для включения источника света;
• регулятор ЕN1 – одномерное сканирование данных;
• регулятор ЕN2– для перемещения курсора, который отображает интенсивность сигнала соответствующего выбранному числу пикселей;
• регулятор ЕN3 – чувствительность схемы;
• USB-разъем «Связь с ПК» для подключения персонального компьютера.

При подключении ПК удобнее производить юстировку системы.

На задней панели размещены разъемы:

• «Датчик измерения» - для подключения приемного блока;
• «Источник излучения» - для подключения блока освещения;
• «Сеть» - для подключения источника питания 12
