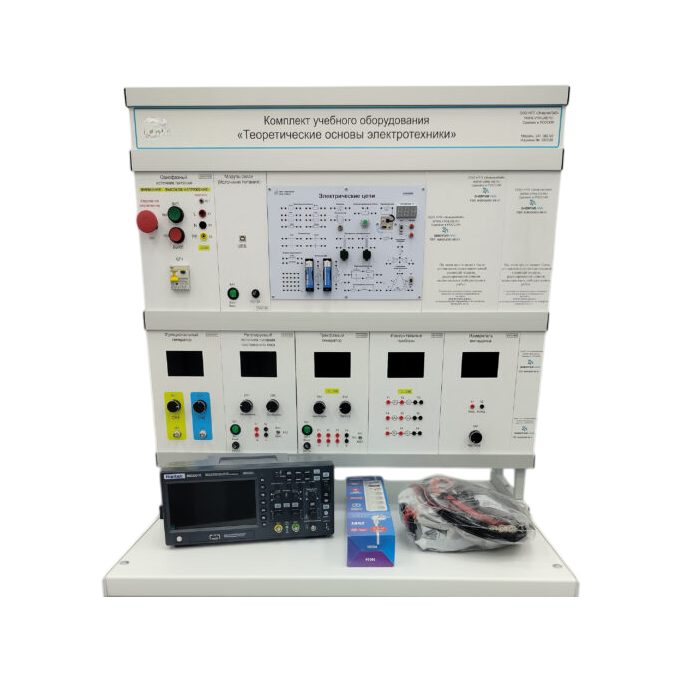

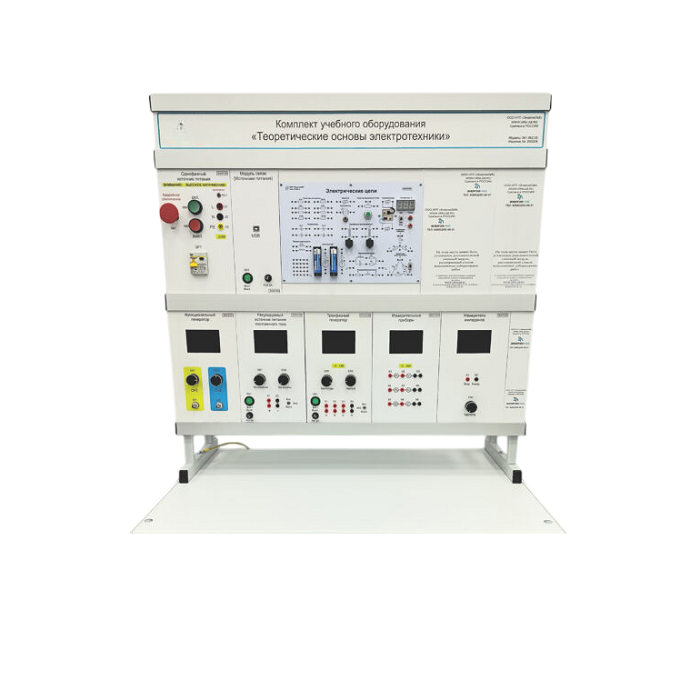

Комплект лабораторного оборудования «Теоретические основы электротехники»

Комплект лабораторного оборудования «Теоретические основы электротехники» должен быть предназначен для проведения лабораторно-практических занятий в учреждениях среднего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

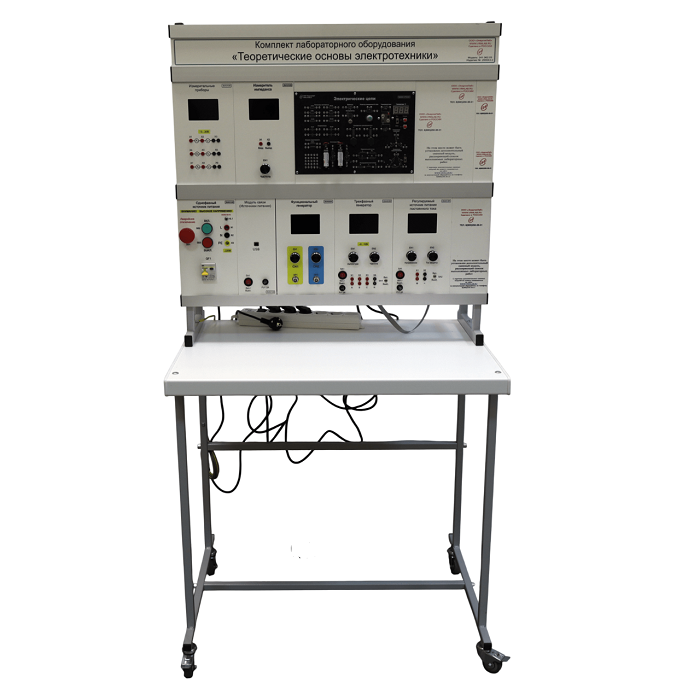

Комплект лабораторного оборудования «Теоретические основы электротехники» выполнен в стендовом исполнении: стойка с модулями установленная на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

В комплект сменных модулей входит:

• Модуль «Однофазный источник питания» – 1 шт. Предназначен для ввода однофазного напряжения питания, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.
• Модуль «Функциональный генератор» – 1 шт. Предназначен для формирования сигналов различных форм с плавно регулируемой амплитудой и частотой с цифровой индикацией текущего значения частоты и амплитуды.
• Модуль «Трехфазный генератор» – 1 шт. Предназначен для формирования трехфазной системы рабочего напряжения с плавной регулировкой амплитуды напряжения и частоты.
• Модуль «Регулируемый источник питания» - 1 шт. Предназначен для формирования постоянного напряжения с плавной регулировкой величины напряжения.
• Модуль «Измерительные приборы» - 1 шт. Предназначен для измерения тока и напряжения в цепях переменного и постоянного тока.
• Модуль «Измеритель импеданса» - 1 шт. Предназначен для измерения модуля и аргумента комплексного сопротивления, а также обеспечивать расчет эквивалентного сопротивления емкости и индуктивности.

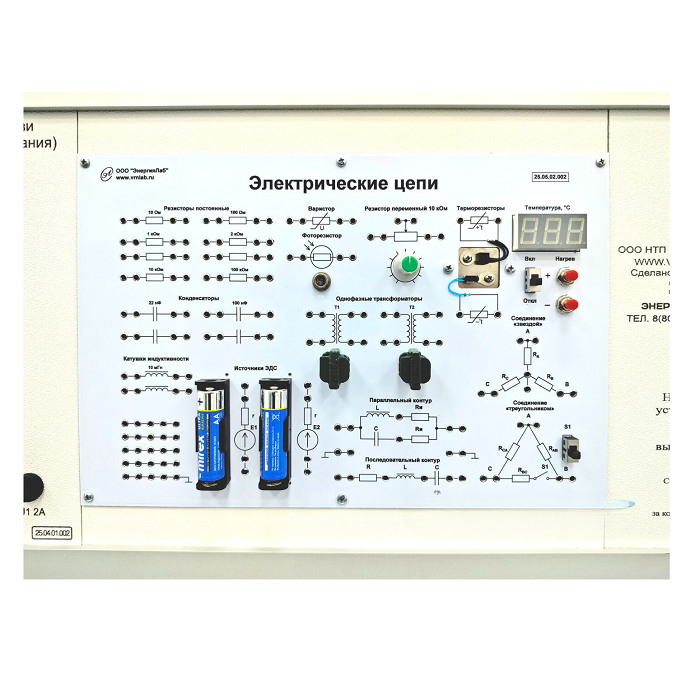

• Модуль «Электрические цепи» - 1 шт. Предназначен для проведения лабораторно-практических занятий по разделам: электрические цепи постоянного тока, электрические цепи однофазного переменного тока, электрические цепи трехфазного переменного тока, электрические цепи несинусоидального напряжения, нелинейные электрические цепи, магнитные цепи.
• Модуль «Модуль связи (источник питания)» - 1 шт. Предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания микропроцессорных систем управления.

Технические характеристики:

• Потребляемая мощность, В•А, не более 300
• Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220 (±10%), частота, Гц 50 (±0,4)
• Класс защиты от поражения электрическим током I
• Диапазон рабочих температур, ˚С +10…+35
• Влажность, % до 80
• Количество человек, которое одновременно и активно может работать на комплекте 2
